Обрабатывающий центр с ЧПУ WoodTec VPS 1330

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Частота, Гц	50 Гц
  Напряжение питания, В	380 В
  Вес	4100 кг
  Длина, мм	4600
  Ширина, мм	2800
  Высота, мм	2600
  Цанга	ER32
  Частота вращения шпинделя, об/мин	0-24000 об/мин
  Общая мощность, кВт	22 кВт
  Мощность шпинделя, кВт	9 кВт
  Размеры зоны обработки X и Y, наибольшие, мм	1300 x 3000 мм
  Тип рабочего стола	Вакуумный
  Скорость рабочего хода, м/мин	0-25 м/мин
  Посадочный диаметр инструмента, наибольший, мм	20 мм
  Тип передачи по оси Z	ШВП
  Тип передачи по оси X и Y	Косозубые рейки
  Перемещение портала по оси Z, мм	150 мм
  Система смены инструмента	Автоматическая на 8 позиций
  Тип электродвигателей перемещения	Сервопривод
  Скорость холостого хода, м/мин	0-80 м/мин
  Тип охлаждения шпинделя	Воздушное
  Размеры регулируемого стола X и Y, мм	1300 x 3000 мм
  Сверлильно-присадочная группа	Пласть: 9 шт; Торец: X: 2, Y: 1; 1 пазовальная пила

• Описание


  Назначение

  Обрабатывающий центр с ЧПУ предназначен для высококачественного фрезерования, сверления и гравировки поверхностей деталей и заготовок по плоскости и в 3-х мерном пространстве (3D-фрезерование).

  Основное преимущество центра – наличие вакуумных подушек для крепления заготовки, а так же сверлильной группы. За счёт этого на данном станке есть возможность сверлить заготовки в торец и пласть, а так же производить фрезеровку.

  Виды обрабатываемых материалов

  Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

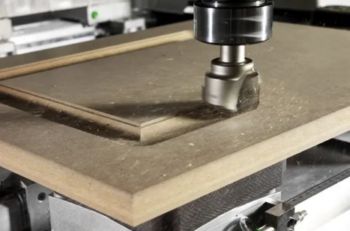

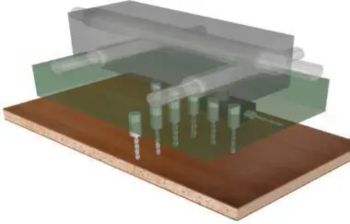

  Схема обработки





  Комплектация

  №	Наименование	Кол-во, шт.	Примечание
  1	Электрошпиндель, (воздушное охлаждение)	1	9 кВт 24 000 об/мин
  2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
  3	Шкаф с электрокомпонентами станка	1
  4	Пульт управления станком	1
  5	Датчик измерения и калибровки инструмента	1	Стационарный, автоматический
  6	Вакуумные подушки для крепления заготовки	18
  7	Регулируемый стол для вакуумных подушек	6	Роторно-пластинчатый вакуумный насос 7,5 кВт
  8	Серводвигатели осевого перемещения	4
  9	Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект)	3	Размер 30
  10	Передача при помощи косозубых реек по осям X, Y (комплект)	2	WMH Herion
  11	Шарико-винтовая передача по оси Z	1	WMH Herion
  12	Сверлильная голова на 12 шпинделей, 1 пазовальная пила	1
  13	Система управления	1
  14	Набор цанг, фиксация гайкой (комплект)	1
  15	Набор фрез для обработки дерева / МДФ / ДСП (комплект)	1
  16	Набор гаечных ключей для обслуживания станка	1
  17	Комплект воздуховодов	1
  18	Ящик с ЗИП	1
  19	Аспирационный кожух на шпиндель	1
  20	Программное обеспечение	1
  21	Руководство пользователя	1	На русском языке

  Область применения

  • Гравировка:

  - Гравировка поверхностей из самых различных материалов.

  • Мебельное производства:

  - Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

  • Отделка интерьеров:

  - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

  • Производство дверей:

  - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.

  - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

  - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.

  - Изготовление эксклюзивных дверей из ценных пород древесины.

  • Модельное производство:

  - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

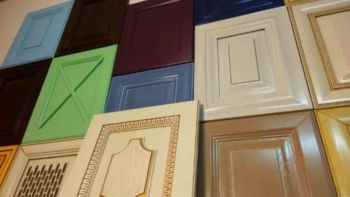

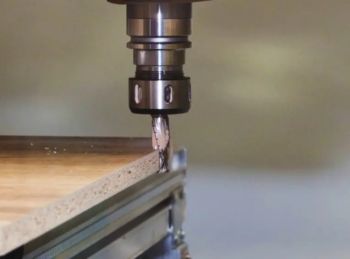

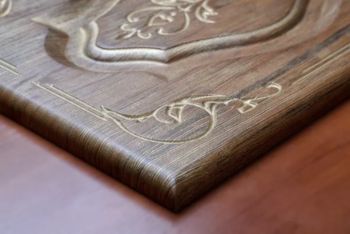

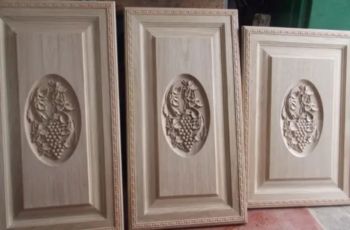

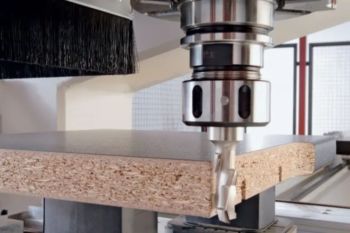

  Получаемые изделия







  Конструктивные особенности

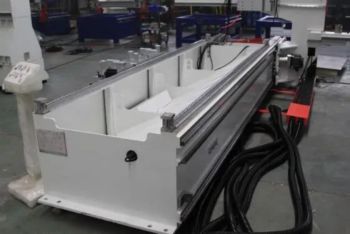

  	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка площадок под направляющие производится на металлообрабатывающих центрах с ЧПУ за один установ, что обеспечивает высокую геометрическую точность.
  	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ PMI За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены картриджами, обеспечивающими автоматическую смазку.
  	ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКОВИНТОВАЯ ПАРА WMH HERION (ГЕРМАНИЯ) За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

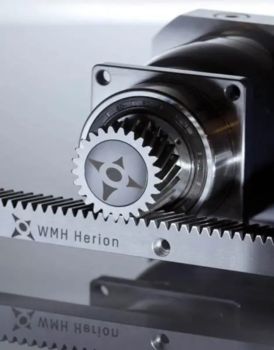

  	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У WMH HERION (ГЕРМАНИЯ) Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

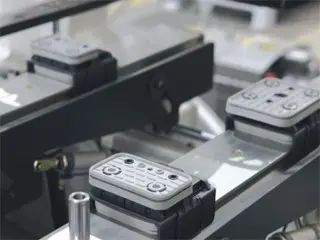

  	РАБОЧИЕ СТОЛЫ И ПОДУШКИ SCHMALZ (ГЕРМАНИЯ) Вакуумные подушки - специальные присоски, применяющиеся в оборудовании для производства мебели. Под действием вакуума, они удерживают заготовку в заданной позиции независимо от интенсивности обработки. Профили на которые устанавливаются вакуумные подушки, сделанные из алюминия и имеют внутри камеры для вакуума с магнитными клапанами, что позволяет полностью избавиться от внешних шлангов.

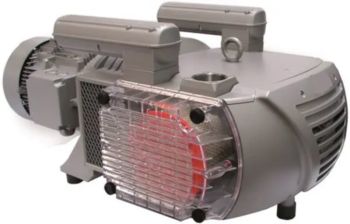

  	ВАКУУМНЫЙ НАСОС РОТОРНО-ПАЛСТИНЧАТОГО ТИПА В комплекте со станком может поставляться современный вакуумный насос роторно-пластинчатого типа мощностью 7,5 кВт и производительностью 250 м3/час.

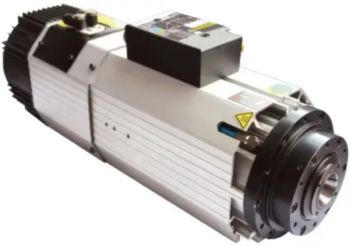

  	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ HSD (ИТАЛИЯ) 9 КВТ - 24 000 ОБ/МИН Высокая частота вращения (24 000 об/мин) и оптимальная мощность дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством. Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка. Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники, рассчитанные на работу в тяжелых условиях.

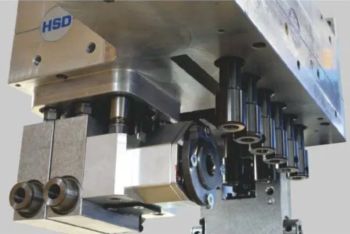

  	СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА HSD (ИТАЛИЯ) 12 шпинделей для сверления; Вертикальные шпинделя: 9 штук; Горизонтальные шпинделя 3 штуки: направление X: 1X1, направление Y: 1; Пазовальная пила 120 мм.
  	СЕРВОДВИГАТЕЛИ YASKAWA (ЯПОНИЯ) На сегодня в мире эталоном качества и надежности в сервоприводах являются двигатели Yaskawa. Имеющими многоразрядный датчик положения и оперативной функцией автоматической подстройки. А 32-х разрядный RISC-процессор сервосистемы обеспечивает быстрое регулирование по скорости и по току, что делает невозможным практически накопление ошибок даже на самых высоких скоростях. Мы поставили именно их для перемещения по осям Y, X и Z в станок и теперь можем быть уверенны в скорости, точности и надежности.
  	ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы Shimpo позволили значительно улучшить показатели оборудования, а именно: Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Получить гораздо более высокий КПД; Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики; Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

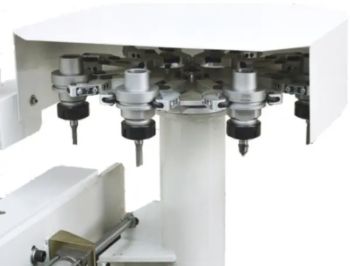

  	ИНСТРУМЕТАЛЬНЫЙ МАГАЗИН НА 8 ПОЗИЦИЙ Инструментальный магазин карусельного типа устанавливается на консоли и позволяет осуществлять смену инструмента в кратчайшее время.
  	АВТОМАТИЧЕСКИЙ ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z="0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
  	ПУЛЬТ УПРАВЛЕНИЯ Удобное управление станком и точное позиционирование с помощью выносного пульта управления.

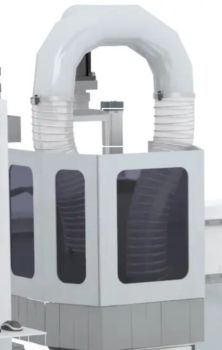

  	АСПИРАЦИОННЫЙ КОЖУХ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки.

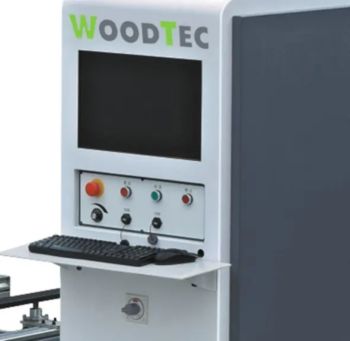

  	СИСТЕМА УПРАВЛЕНИЯ Интеллектуальное промышленное компьютерное управление. Простая комбинация с разными типами станков; конструкция «все в одном» — не требуется дополнительное управляющее оборудование.
